Изгибы, герметизирующая лента и гермовводы для подводов питания шинопроводов VAHLE KBH

Изготовление по чертежам заказчика

Мин. радиус горизонтального изгиба

• 63–125 A = 600 мм
• 160 A = 1000 мм
• 200 A = по запросу

Макс. ∢ 120°

Мин. радиус вертикального изгиба = 2000 мм

Макс. длина дуги = 3600 мм

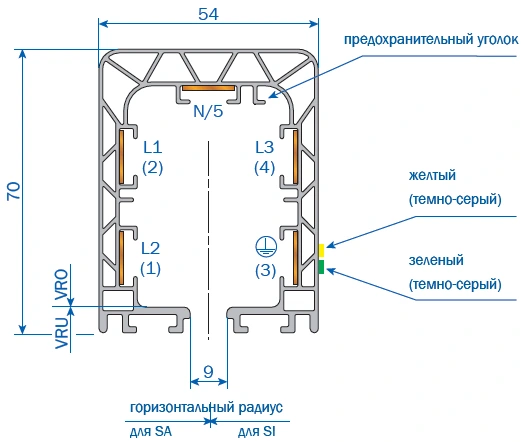

Горизонтальный изгиб для SI и SA

SI = предохранительный уголок внутри

SA = предохранительный уголок снаружи

Вертикальный изгиб для VRO и VRU

VRO = просвет в нижней части шинопровода снаружи

VRU = просвет в нижней части шинопровода внутри

Предохранительный уголок монтируется в сторону подкранового пути. Обязательно указывайте направления изгиба при повторном заказе!

Тип	Наименование	Артикул

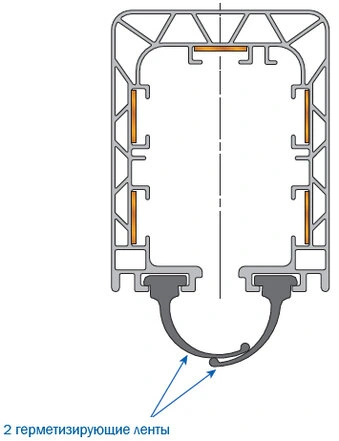

DL-D-KBH-MKH-MKL-TDV	Лента герметизирующая (1)	235794
DL-F-KBH	Закрепитель для герметизирующей ленты (2 шт. на конец)	258432
DL-V-KSLT-KBH-MKL/H-LSV/G	Соединитель для герметизирующей ленты (2 шт. на стык)	258300
DL-EZRD-KBH	Устройство для протягивания герметизирующей ленты	600109
SA-ZB-DG-KSW-S	Защитная накладка (для защиты токосъемника от износа)	600640

(1) Максимальная длина герметизирующей ленты в бухте: 40 м. При заказе большего количества необходимы соединители для лент.

На каждый метр системы требуется два метра герметизирующей ленты. Технологический припуск ленты для системы шинопровода - 1 м.
