Продукция
Шинопроводы VAHLE
Ассортимент продукции VAHLE:
Троллейные закрытые шинопроводы VAHLE: KBH, MKH, KBSL, KSL, LSV:
Изолированные контактные рельсы VAHLE:
- Изолированные контактные рельсы VAHLE серии U10 (10А-100А)
- Изолированные контактные рельсы VAHLE серии FABA 100 (100А)
- Изолированные контактные рельсы VAHLE серии U15-U25-U35 (10А-1250А)
- Изолированные контактные рельсы VAHLE серии U20-U30-U40 (80А-530А)
- Токосъемник двойной VAHLE MULTI COLLECT-125 (125А)
Контактные пластмассовые шинопроводы VKS 10, VKS – VKL:
Открытые контактные рельсы VAHLE:
Кабельные барабаны VAHLE:
Фестонные системы и кабельные тележки VAHLE:
Троллейные шинопроводы VAHLE серии KBH 63А-200А
Троллейные шинопроводы в пластиковом корпусе типа KBH (серии KBHF – KBHS) – это защищенные от прикосновения шинопроводы для оборудования, расположенного в помещении или на открытом воздухе. Пластмассовый корпус приспособлен для установки медной шины различного сечения. Тип KBHF: 4,5 проводников, пружинное соединение шин 63А-100А. Тип KBHS: 4,5 проводников, болтовое соединение от 63 до 200А.
Серия: KBHF - KBHS
Токосъёмник: 25А, 40А, 60А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4, 5
Линия шин: установленная шина
Соединение шин: пружинное / болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100 м/мин, 150 м/мин, 250 м/мин
Температура: -40⁰С +60⁰С
Степень защиты: IP23 / IP44 (с лентой)

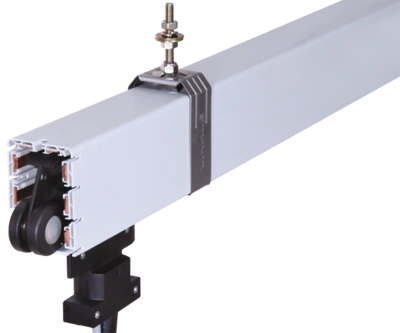

Троллейные шинопроводы VAHLE серии MKH (D/F/S) 63А-200А
Троллейный шинопровод VAHLE серии MKH 63А-200А представляет собой компактный шинопровод в пластмассовом корпусе с защитой от прикосновения. Изделие выполнено в 6-10-контактном исполнении для применения в помещениях и на открытом воздухе. B исполнение: MKHS – с установленными медными шинами и винтовыми электрическими соединителями; MKHF – с установленными медными шинами и пружинными электрическими соединителями; MKHD – для сквозной плоской медной ленты (медь поставляется отдельно в рулонах).
Серия: MKHD - MKHF - MKHS
Ток линии: 63, 80,100,140,160,200 А
Токосъёмник: 25А, 50А, + сдвоенные
Длина секции: 4 метра
Количество шин: 6-8, 6-10
Линия шин: установленная/непрерывная
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100 м/мин, 180 м/мин, 250 м/мин
Температура: -40⁰С +60⁰С
Степень защиты: IP23/IP44 (с лентой)

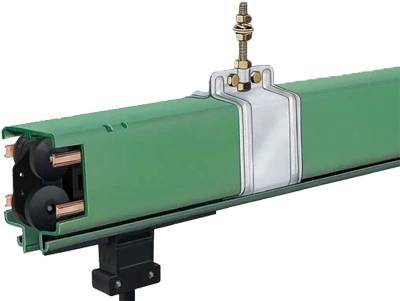

Троллейные шинопроводы VAHLE серии KBSL-KSL-KSLI 40А-200А
Троллейные шинопроводы закрытого типа VAHLE серии KBSL-KSL-KSLI являются безопасными троллейными контактно-защищенными токопроводами в пластиковом корпусе. Предназначены для продольного движения крановых тележек, дорог подвесного типа, электроинструментов, поездов, а также для тех сфер, где есть движущиеся механизмы, которые требуют питания. Монтаж в помещении. KBSL - облегченный вид троллейного шинопровода KSL для монтажной установки длиной до 150 м. Токопровод KSLI изготавливается со степенью защиты IP54 с возможностью использования на улице.
Серия: KBSL- KSL - KSLI
Ток линии KSLI: 40А, 60 А
Токосъёмник: 25А, 40А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4, 5
Линия шин: установленная
Соединение шин: болтовое / пружинное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100 м/мин, 180 м/мин
Температура: -30⁰С +60⁰С
Степень защиты: IP23/IP24 (с лентой)

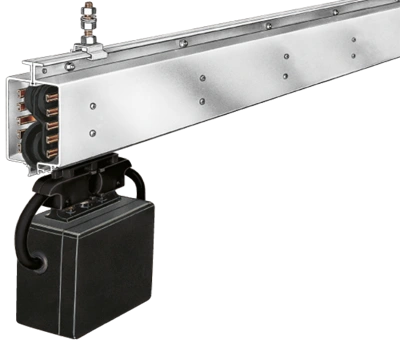

Троллейные алюминиевые шинопроводы VAHLE серии LSV 20А-300А
Троллейные шинопроводы серии LSV и LSVG VAHLE - это контактные рельсы в изолированном корпусе, закрытой системы установки. Безопасные и компактные линии в корпусе из алюминия с защитой от неправильной установки используются для монтажа на открытом пространстве, в закрытом помещении и для различных типов спецоборудования. В одном корпусе возможно размещение 4-11 проводников, которые могут выдержать от 6 до 300А.. Возможно специальное исполнение из анодированного профиля и нержавеющей стали для агрессивной и негативной среды.
Серия: LSV - LSVG
Ток линии: 25, 40,100,140,200,300 А
Токосъёмник: 25А, 40А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4-7, 6-11
Линия шин: установленная
Соединение шин: болтовое / штеккерное
Материал корпуса: алюминий
Допустимая скорость токосъёмника: 80 м/мин, 100 м/мин, 180 м/мин, 200 м/мин
Температура: -40⁰С /+55,+70,+80,+100⁰С
Степень защиты: IP23/IP24 (с лентой)
Изолированные контактные рельсы VAHLE серии U10 10А-100А
Изолированные контактные рельсы U10 представляют собой надежный токопровод для подачи электроэнергии на производственные линии с нагрузкой 10-100А. Отдельные компактные держатели и специальная оснастка позволяют легко устанавливать рельсы в соответствии с геометрией пути.
Серия: U 10
Ток линии: 10А, 40А,
100А
Токосъёмник: 25А, 32А,
40А
Длина секции: 6 м
Количество полюсов: 10
Линия шин:
установленные
Соединение шин: болтовое
/ штеккерное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +85⁰С

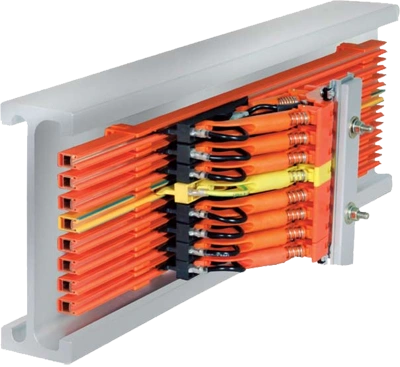

Степень защиты: IP21Изолированные контактные рельсы VAHLE серии FABA 100 100А
Изолированные контактные рельсы FABA 100 представляют собой компактный токопровод для подачи электроэнергии на производственные линии с нагрузкой 10-100А. Данная система может собираться с любым числом полюсов. Предназначена для монтажной установки внутри рабочих и спецпомещений. Монтаж на открытом пространстве требует согласования. Для пластиковых токосъемников возможна защита от касаний, если только скользящий контакт находится внутри корпуса токопровода.
Серия: FABA 100
Ток линии: 100А
Токосъёмник: 30А на
один полюс
Длина секции: 3 м, 5 м
Количество полюсов: 8
Линия шин:
установленные
Соединение шин: болтовое
/ пружинное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 250 м/мин
Температура: -30⁰С +60⁰С / -30⁰С +80⁰С

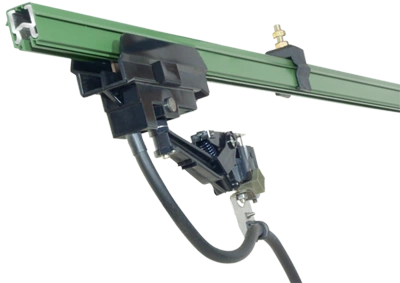

Степень защиты: IP21Изолированные контактные рельсы VAHLE серии U15-U25-U35 10А-1250А
Однофазные контактные рельсы типа U15-U25-U35 с нагрузками от 10А до 1250А используются для внутренних и внешних установок. В монтаже возможно компактное и удобное расположение. Изолированный корпус защищен от соприкосновений, благодаря специальной пластмассе.
Серия: U15 - U25 - U35
Ток линии:
10,40,100,200,230,300,320, 400, 500, 600,720,800,860,1250А
Токосъёмник: 15,20,25,30,40,55,60,80,100,120,140,175,200,
250, 280,350,400А
Длина секции: 6 м, 6,25
м
Количество полюсов: 2-8
Линия шин:
установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С, +85⁰С, +130⁰С

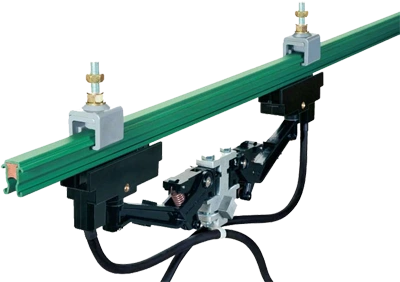

Степень защиты: IP23Изолированные контактные рельсы VAHLE серии U20-U30-U40 80А-530А
Однополярные контактные рельсы изолированного типа U20-U30-U40 можно использовать на открытом пространстве, так и в закрытом помещении. Компактные системы имеют максимальную токовую нагрузку от 80 до 530А, а коллекторные токосъемники выдерживают от 15 до 400А.
Серия: U20 - U30 - U40
Ток линии: 80,120,210,280,330,400,440,530А
Токосъёмник: 15,30,40,55,60,80,100,120,125,140,175,
200, 250, 280,350,400А
Длина секции: 6 м
Количество полюсов: 1-5
Линия шин:
установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С / -30⁰С, +85⁰С

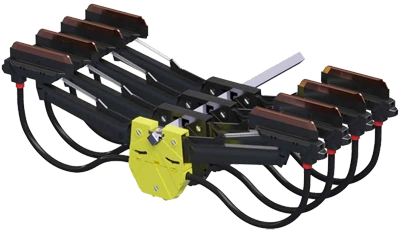

Степень защиты: IP23Токосъемник двойной VAHLE серии MULTI COLLECT-125 125А
Универсальный двойной токосъемник VAHLE MULTI COLLECT 125 повышенной надежности с возможностью подключения кабелей различного диаметра. Совмещается с контактными рельсами U15 и U25. Разработан для крановых систем различных производителей.
Серия: VAHLE MULTI COLLECT
125
Токосъемник: 63А
Скорость движения токосъемника: до 600
м/мин
Возможное отклонение: ± 40 мм ↕
↔
Соединительный кабель: 2,5 - 10
мм2

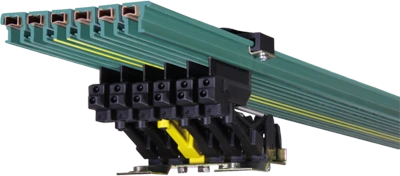

Степень защиты: IP2ХТроллейный пластмассовый шинопровод VAHLE серии VKS и VKL 30А-140А
Система VKS и VKL – это компактный пластмассовый шинопровод, гарантирующий безопасную и бесперебойную передачу энергии даже в самых «стесненных» условиях эксплуатации. Корпус-изолятор выдерживает нагрузку до 140А. В одном профиле возможна прокладка 3-6 шин. Данные шинопроводы могут комбинировать количество профилей и создавать любое число контактов. Компактность токопроводов осуществляет хорошую прокладку в профилях рельс и путевом носителе.
Серия: VKS - VKL
Ток линии: 30А, 60A, 100A, 120A, 140A
Токосъёмник: 15A, 25A, 30А, 40A, 55A
Длина секции: 4 м, 6 м
Количество полюсов: 3, 4, 5
Линия шин:
установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 60 м/мин
(на кривых), 120 м/мин
Температура: -20⁰С +55⁰С

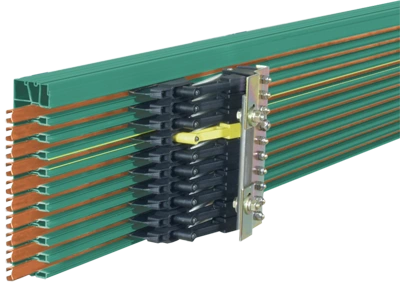

Степень защиты: IP21Троллейный шинопровод VAHLE серии VKS 10 60А-140А
Безопасный троллейный шинопровод VAHLE серии VKS 10 компактных размером и защитой от прикосновений представляет собой систему из плоского корпуса-изолятора, в котором проложены контактные рельсы. Шинопроводы гарантируют высокую степень защиты IP 21 в пожарной, электрической и механической частях. Предназначены только для установки внутри закрытых помещений и должны располагаться сбоку.
Серия: VKS 10
Ток линии: 60, 100, 120, 140А
Токосъёмник: 30А, 32А, 40А, 55А
Длина секции: 6 метров
Количество полюсов: 10
Линия шин: установленные
Соединение шин: болтовое / штекерное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: до 360 м/мин
Температура: -30⁰С +55⁰С

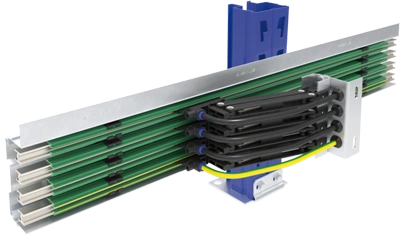

Степень защиты: IP21Универсальный несущий профиль VAHLE серии VMT 60А-400А
Универсальный несущий профиль предназначен для одновременного монтажа несколько контактных рельсов VAHLE. Может использоваться с несколькими системами проводников VAHLE. Обеспечивает защиту от механических ударов для проводников.
Серия: VMT
Ток линии: 60А – 400А
Токосъёмник: 50А, 32–63A,
100А
Напряжение: 690В
Длина секции: 6 метров
Количество полюсов: 4, 4-7,
4-6
Допустимая скорость токосъёмника: до 600
м/мин
Температура: -30⁰С +85⁰С

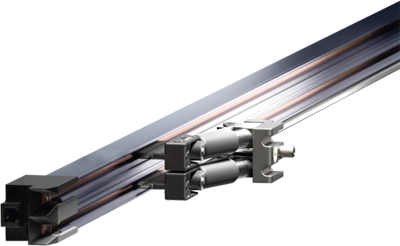

Степень защиты: IP23Двухконтактный шинопровод VAHLE серии VCL 40А-100А
Двухполюсная система шинопроводов VAHLE серии VKL была разработана специально для различных задач внутренней логистики. Имеет компактные размеры, благодаря безболтовой системе крепления монтаж занимает короткое время. Система защищена от случайных контактов. Токоприемники изготовлены из ударопрочного пластика, внутренние детали шинопровода - из нержавеющей стали.
Ток линии: 40А, 100А
Токосъёмник: 20А, 30А
Напряжение: 500В
Длина секции: 4 метра
Количество полюсов: 2
Допустимая скорость токосъёмника: до 300 м/мин
Температура: -30⁰С +55⁰С

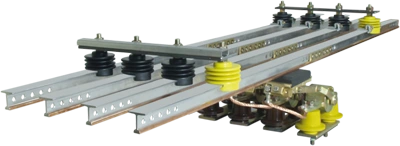

Степень защиты: IP2ХОткрытые контактные рельсы VAHLE 3000А
Открытые контактные рельсы VAHLE используются для подвода питания к подвижным установкам, эксплуатируемым в агрессивных условиях (коксовальные, металлургические заводы). Защита от прямого контакта.
Ток линии: до 3000А
Токосъёмник: 100А,
200А, 400А, 800А
Длина секции: 2 метра
Допустимая скорость токосъёмника: до 250
м/мин
Температура: -40⁰С +150⁰С / -40⁰С +200⁰С

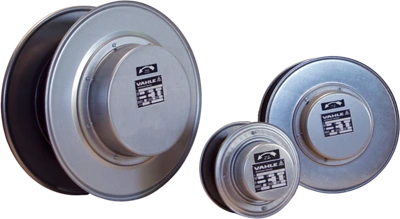

Степень защиты: IP2ХКабельные барабаны с пружинным приводом VAHLE
Кабельные барабаны с пружинным приводом VAHLE используются для электрификации подвижного оборудования, передачи сигналов управления и данных. Также, возможна передача сжатого воздуха, газа, масла для гидравлических систем и т.д. Область применения барабанов: подъёмно-транспортное оборудование, козловые и технологические краны, строительные и автомобильные краны, природоохранная техника, развлекательные и стратегически важные объекты. Пружинный привод состоит из спиральных пружин, изготовленных из стали высокого качества.
Барабаны с пружинным приводом
Ток кабелей: до 213А
Сечение кабеля: от 1,5 до
50 мм2
Диаметр барабана: от 155 мм
до 700 мм
Кабельные тележки для I-образного профиля VAHLE
Кабельные тележки для круглого кабеля на I-образном профиле VAHLE предназначены для подвода линий и рукавов электропередачи к передвижным электроприемникам. Возможна эксплуатация в неблагоприятных условиях.
Кабельные тележки для □-профиля
Допустимая нагрузка: 25 кг
Тип кабеля: плоский /
круглый
Материал тележек: сталь
Длина □-профиля: 6 м
Размеры □-профиля: 30х30 мм
Толщина □-профиля: 2 мм
Скорость: 30, 80,
100 м/мин
Температура: -30⁰С +100⁰С
