Система обогрева шинопроводов Vahle KBH
Греющий кабель
Шинопроводы VAHLE широко применяются не только в помещениях, но и на открытых площадках. При определенном сочетании отрицательной температуры и повышенной влажности происходит обледенение медных шин, которое препятствует передвижению токосъёмника и нарушает электрический контакт. Для удаления наледи и предупреждения обледенения применяется система обогрева, состоящая из греющего кабеля и панели управления.

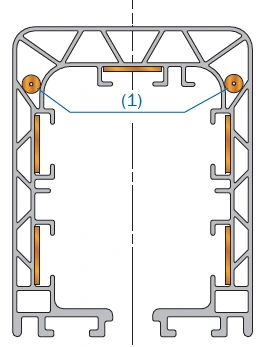

Греющий кабель размещается в корпусе шинопровода (см. рисунок). Панель управления системой обогрева может устанавливаться под открытым небом. Кабель для соединения панели управления с греющим кабелем поставляется клиентом.
Внимание: подача напряжения на греющий кабель допускается только при температуре ниже +5°С.
Количество контуров обогрева выбирается исходя из удельной мощности, выделяемой греющим кабелем. Для KBH величина удельной мощности должна находиться в диапазоне 20-25 Вт/м.

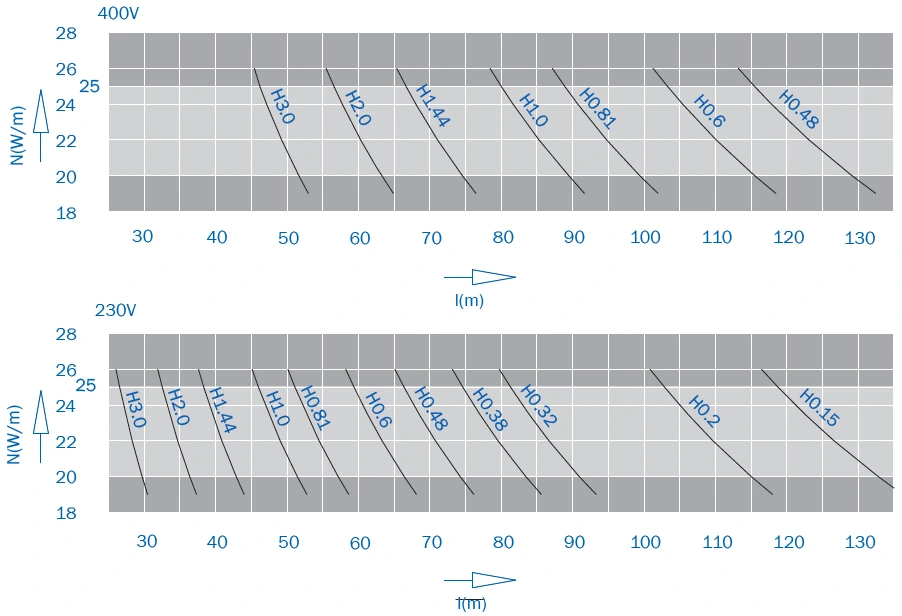

Тип и длина кабеля в контуре обогрева подбирается по графику в зависимости от питающего напряжения. Количество контуров и питающее напряжение следует подбирать с учетом равномерного распределения нагрузки на три фазы. Если график не позволяет выбрать контур обогрева с подходящими характеристиками, то возможно изменение питающего напряжения при помощи трансформатора. Панель управления системой обогрева может быть укомплектована таймером, который позволяет настроить подачу напряжения на греющий кабель в интервалы времени определённых дней недели.
(1) Отклонения ±2.5 %
(2) Греющий кабель должен располагаться с двух сторон.
| Тип | Сопротивление (1) | Артикул |
| HL-0.10-EYCEX-5203-PTFE-260-750 | 0.10 Ω/м | 196381 |
| HL-0.15-EYCEX-5203-PTFE-260-750 | 0.15 Ω/м | 196382 |
| HL-0.20-EYCEX-5203-PTFE-260-750 | 0.20 Ω/м | 196383 |
| HL-0.32-EYCEX-5203-PTFE-260-750 | 0.32 Ω/м | 196384 |
| HL-0.38-EYCEX-5203-PTFE-260-750 | 0.38 Ω/м | 196385 |
| HL-0.48-EYCEX-5203-PTFE-260-750 | 0.48 Ω/м | 196386 |
| HL-0.60-EYCEX-5203-PTFE-260-750 | 0.60 Ω/м | 196387 |
| HL-0.81-EYCEX-5203-PTFE-260-750 | 0.81 Ω/м | 196389 |
| HL-1.00-EYCEX-5203-PTFE-260-750 | 1.00 Ω/м | 196390 |
| HL-1.44-EYCEX-5203-PTFE-260-750 | 1.44 Ω/м | 196391 |
| HL-2.00-EYCEX-5203-PTFE-260-750 | 2.00 Ω/м | 196392 |
| HL-3.00-EYCEX-5203-PTFE-260-750 | 3.00 Ω/м | 196393 |
| HL-4.00-EYCEX-5203-PTFE-260-750 | 4.00 Ω/м | 196394 |
| HL-4.40-EYCEX-5203-PTFE-260-750 | 4.40 Ω/м | 196395 |
| HL-5.16-EYCEX-5203-PTFE-260-750 | 5.16 Ω/м | 196396 |
| HL-5.60-EYCEX-5203-PTFE-260-750 | 5.60 Ω/м | 196397 |
Тепловая нагрузка Вт/м: N' = U2/R · L2
U = напряжение питающей сети (Вольт)
R = сопротивление нагревательного кабеля (Ом/м)
L = Длина участка отопления (м)
Электрические схемы для участков обогрева с узлами ввода греющего кабеля

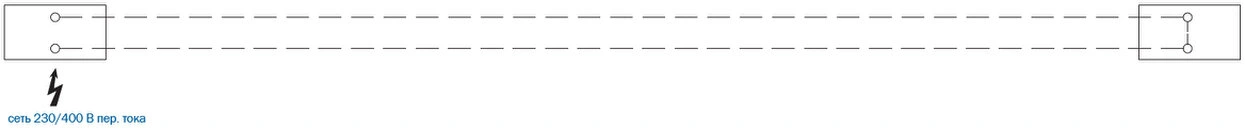

a) 2 контура обогрева
b) 1 контур обогрева

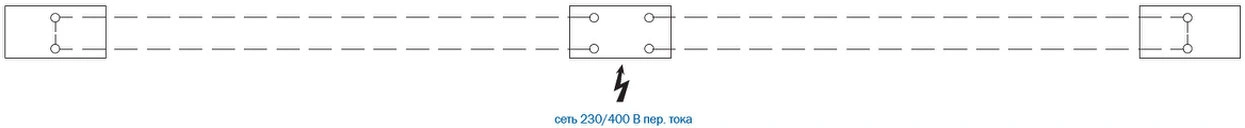

c) 2 контура обогрева

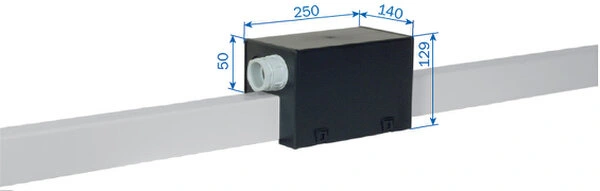

Узлы ввода греющего кабеля
| Тип | Исполнение | Гермоввод | Артикул |
| BH-AKB-KBH-L | левосторонний | М25 | 600155 |
| BH-AKB-KBH-R | правосторонний | М25 | 600156 |
| BH-AKB-KBH-M | линейный | 2хМ25 | 600065 |
| BH-MA-KBH-MKL/H-LSV/G | 1 комплект материалов для соединительных зажимов | 195291 | |
Для линейного узла ввода греющего кабеля - 4 комплекта материалов для концов подключения.
Пример заказа для длины шинопровода 60м – схема c)
1) 122 м греющего кабеля, тип H 2.0 (2 x 60 м и 2 x 1 м припуск)
Напряжение питающей сети 400 В, два нагревательных контура
Тепловая нагрузка согласно приведенной диаграмме
2x 22 Вт/м для 60 м 2x 22 Вт/м ~2640 Вт = 2,64 кВт.
2) 1x узел ввода левосторонний, 1x узел ввода правосторонний
3) 4x комплекта материалов для концов подключения.
Блоки управления и температурные устройства управления - по запросу.
Предохранители, кабели и т.п. не входят в поставку.
