Технические данные шинопроводов VAHLE KBH

Электрические характеристики шинопровода:

Тип	Максимальная сила тока	Номинальное напряжение	Пробивная прочность	Удельное объемное сопротивление	Поверхностное удельное сопротивление	Величина тока утечки
KBH	200 A (при ПВ 100 %)	690 В (600 В)	IEC 60243-1-3 30–40 кВ/мм	IEC 60093 5 x 1015 Ω/см	IEC 60093 1013 Ω	EN 60112 CTI 400-2.7

Механические характеристики шинопровода:

Тип	Прочность при изгибе	Прочность на разрыв	Температура использования	Воспламеняемость	Химическая устойчивость (при 45°C)
KBH	75 N/мм2 ±10 %	40 N/мм2 ±10 %	от −40°C до +60°C	Тяжело воспламеняющийся, самозатухающий, DIN 41 02 часть 1, Класс В 1	Бензин, минеральное масло, жиры, серная кислота до 50 % раствор едкого натра 25 % и 50 % соляная кислота концентрированная

Поправочный температурный коэффициент ƒT

Температура окружающей среды °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C
Поправочный коэффициент ƒT Стандартное исполнение	1	0.95	0.89	0.84	0.77	0.71

Падение напряжения

Трехфазный переменный ток ΔU = √3 · I · IA · Z

Переменный ток ΔU = 2 · I · IA · Z

Постоянный ток ΔU = 2 · I · IA · R

Z = полное сопротивление [Ω/км]

R = сопротивление [Ω/км]

I = длина подвода питания [км]

IA = пусковой ток в амперах

Допустимый ток длительной нагрузки

IDzul.UT = Izul. x ƒT[A]

Эксплуатация возможна при условии:

IDzul.UT > IDA

IDzul.UT = допустимый ток длительной нагрузки с учетом температуры окружающей среды

Izul. = допустимый ток длительной нагрузки при температуре 35°C (значение по каталогу) [A]

ƒT = поправочный температурный коэффициент

IDA = ток продолжительного действия для потребителей (определяется отдельным расчетом)

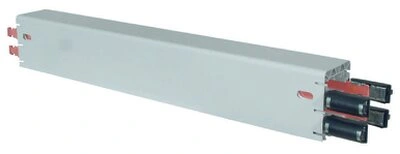

KBHF с пружинными соединителями

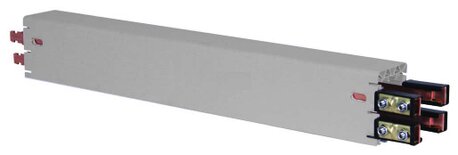

KBHS с болтовыми соединителями

Тип (1) HS с PE SS без PE	Число контактов	Допустимая нагрузка в A при 35°C L1 L2 L3			Сечение медного провода в мм2				Номинальное напряжение В
Тип (1) HS с PE SS без PE	Число контактов	60 % ПВ	80 % ПВ	100 % ПВ	L1 L2 L3		N/5 (2)	Управляющая линия	Номинальное напряжение В
KBHF
KBHF4/63- ... .HSC	4	81	70	63	3х10	10	-	-	690
KBHF4/63- ... .SSD(4)	4	81	70	63	-	-	-	4х10	690
KBHF4/80- ... .HSC	4	103	89	80	3х17	17	-	-	690
KBHF4/100- ... .HSC	4	129	112	100	3х26	26	-	-	690
KBHF5/63- ... .HSC	5	81	70	63	3х10	10	10	-	690
KBHF5/63- ... .SSD(4)	5	81	70	63	-	-	-	5х10	690
KBHF5/80- ... .HSC	5	103	89	80	3х17	17	17	-	690
KBHF5/100- ... .HSC	5	129	112	100	3х26	26	26 (3)	-	690
KBHS
KBHS4/63- ... .HSC	4	81	70	63	3х10	10	-	-	690
KBHS4/63- ... .SSD (4)	4	81	70	63	-	-	-	4х10	690
KBHS4/80- ... .HSC	4	103	89	80	3х17	17	-	-	690
KBHS4/100- ... .HSC	4	129	112	100	3х26	26	-	-	690
KBHS4/125- ... .HSC	4	161	140	125	3х33	26	-	-	690
KBHS4/160- ... .HSC	4	207	179	160	3х51	26	-	-	690
KBHS4/200- ... .HSC	4	258	224	200	3х70	42	-	-	690
KBHS5/63- ... .HSC	5	81	70	63	3х10	10	10	-	690
KBHS5/63- ... .SSD (4)	5	81	70	63	-	-	-	5х10	690
KBHS5/80- ... .HSC	5	103	89	80	3х17	17	17	-	690
KBHS5/100- ... .HSC	5	129	112	100	3х26	26	26 (3)	-	690
KBHS5/125- ... .HSC	5	161	140	125	3х33	26	26 (3)	-	690
KBHS5/160- ... .HSC	5	207	179	160	3х51	26	26 (3)	-	690
KBHS5/200- ... .HSC	5	258	224	200	3х70	42	26 (3)	-	690

(1) ... Дописать тип, например, 2 м KBHF4/63-2000HSC, арт. 600972, неполная длина будет изготовлена из стандартной длины следующего размера.

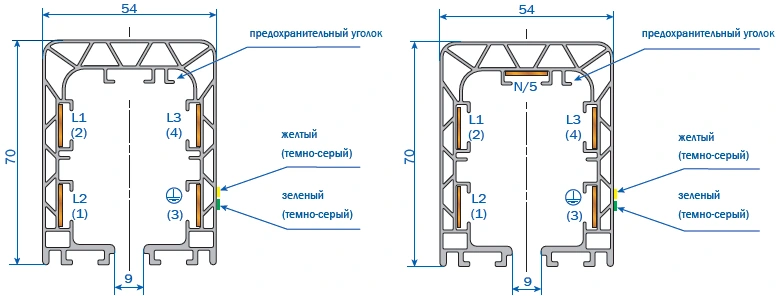

(2) В качестве рабочего нуля используется пятая (верхняя) шина, см. стр. 3.

(3) Максимальное сечение пятой (верхней) шины составляет 26 мм2.

(4) Линия управления

Значения в скобках действительны при применении в качестве управляющей линии.

Тип HS с PE SS без PE	Сквозная проводящая дорожка, мм	Полное сопротивление при 50 Гц и 20°C, Ω / 1000 м			Активное сопротивление при 20°C, Ω / 1000 м			Масса, кг /м	Артикул (1)
Тип HS с PE SS без PE	Сквозная проводящая дорожка, мм	Фаза		N	Фаза		N	Масса, кг /м	Артикул (1)
KBHF
KBHF4/63- ... .HSC	33	1.728	1.728	-	1.717	1.717	-	1304	60097•
KBHF4/63- ... .SS	33	1.728	-	-	1.717	-	-	1304	60099•
KBHF4/80- ... .HSC	33	1.074	1.074	-	1.057	1.057	-	1.536	60098•
KBHF4/100- ... .HSC	33	0.712	0.712	-	0.687	0.687	-	1.864	60002•
KBHF5/63- ... .HSC	33	1.728	1.728	1.728	1.717	1.717	1.717	1.410	60100•
KBHF5/63- ... .SSD	33	1.728	-	1.728	1.717	-	1.717	1.410	60102•
KBHF5/80- ... .HSC	33	1.074	1.074	1.074	1.057	1.057	1.057	1.700	60101•
KBHF5/100- ... .HSC	33	0.712	0.712	0.712	0.687	0.687	0.687	2.110	60012•
KBHS
KBHS4/63- ... .HSC	33	1.782	1.728	-	1.717	1.717	-	1.424	60103•
KBHS4/63- ... .SSD	33	1.728	-	-	1.717	-	-	1.424	60105•
KBHS4/80- ... .HSC	33	1.074	1.074	-	1.057	1.057	-	1.656	60104•
KBHS4/100- ... .HSC	33	0.712	0.712	-	0.687	0.687	-	1.984	60006•
KBHS4/125- ... .HSC	33	0.579	0.712	-	0.549	0.687	-	2.161	60007•
KBHS4/160- ... .HSC	30	0.383	0.712	-	0.344	0.687	-	2.699	60008•
KBHS4/200- ... .HSC	27	0.299	0.457	-	0.254	0.429	-	3.297	60031•
KBHS5/63- ... .HSC	33	1.728	1.728	1.728	1.717	1.717	1.717	1.560	60106•
KBHS5/63- ... .SSD	33	1.728	-	1.728	1.717	-	1.717	1.560	60108•
KBHS5/80- ... .HSC	33	1.074	1.074	1.074	1.057	1.057	1.057	1.850	60107•
KBHS5/100- ... .HSC	33	0.712	0.712	0.712	0.687	0.687	0.687	2.260	60016•
KBHS5/125- ... .HSC	33	0.579	0.712	0.712	0.549	0.687	0.687	2.437	60017•
KBHS5/160- ... .HSC	30	0.383	0.712	0.712	0.344	0.687	0.687	2.926	60018•
KBHS5/200- ... .HSC	27	0.299	0.457	0.457	0.254	0.429	0.687	3.573	60032•

• (1) Последняя цифра артикула указывает на длину в метрах. Допишите к артикулу 1, 2, 3 или 4.

Промежуточные значения округляются. Стандартная длина секции - 4 м.

Защитный провод = PE
